बेलनाकार सेल असेंबली मशीन कैसे काम करती है?
जैसे-जैसे लिथियम-आयन बैटरियों की मांग बढ़ती जा रही हैबिजली उपकरण, इलेक्ट्रिक वाहन, ऊर्जा भंडारण प्रणाली और उपभोक्ता इलेक्ट्रॉनिक्स, बेलनाकार कोशिकाएँ जैसे18650, 21700, और 4680सबसे व्यापक रूप से उपयोग किए जाने वाले प्रारूपों में से एक बना हुआ है।
प्रत्येक स्थिर और सुरक्षित बेलनाकार बैटरी के पीछे एक हैबेलनाकार सेल असेंबली मशीन.
यह समझना कि यह उपकरण कैसे काम करता है, न केवल इंजीनियरों के लिए, बल्कि उनके लिए भी आवश्यक हैनिर्माता, निवेशक और खरीदारजो सोच-समझकर निर्णय लेना चाहते हैं.
यह लेख बताता हैसंपूर्ण कार्य सिद्धांत और प्रक्रिया प्रवाहएक बेलनाकार सेल असेंबली मशीन की भी पेशकश करते हुएव्यावहारिक चयन और क्रय सलाह.
बेलनाकार सेल असेंबली मशीन क्या है?

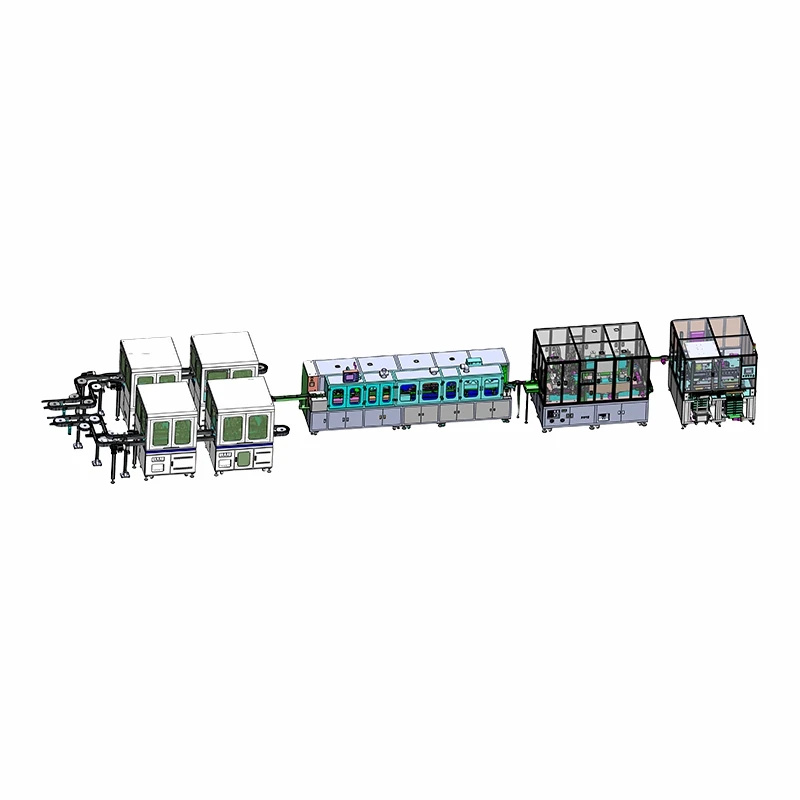

A बेलनाकार सेल असेंबली मशीनएक स्वचालित या अर्ध-स्वचालित उत्पादन प्रणाली है जिसे लिथियम-आयन बैटरी घटकों को तैयार बेलनाकार कोशिकाओं में इकट्ठा करने के लिए डिज़ाइन किया गया है।
एक मशीन होने की बजाय, यह आम तौर पर एक हैपूर्ण उत्पादन लाइनकई मॉड्यूल से बना है, जिनमें शामिल हैं:
इलेक्ट्रोड वाइंडिंग
धातु के डिब्बों में सेल का सम्मिलन
टैब और कैप वेल्डिंग
इलेक्ट्रोलाइट भरना और सील करना
निरीक्षण और डेटा ट्रैकिंग
प्रत्येक चरण सीधे प्रभावित करता हैबैटरी की स्थिरता, सुरक्षा, उपज दर और सेवा जीवन.
बेलनाकार सेल असेंबली मशीन का पूरा वर्कफ़्लो
एक मानक बेलनाकार बैटरी असेंबली प्रक्रिया में निम्नलिखित मुख्य चरण होते हैं:
इलेक्ट्रोड की तैयारी और वाइंडिंग
सेल इंसर्शन और शेल असेंबली
टैब वेल्डिंग और कैप असेंबली
इलेक्ट्रोलाइट भरना और सील करना
निरीक्षण, पता लगाने की क्षमता, और आउटपुट
आइए प्रत्येक चरण की विस्तार से जाँच करें।
इलेक्ट्रोड तैयारी और वाइंडिंग प्रक्रिया
इलेक्ट्रोड वाइंडिंग के दौरान क्या होता है?
इस चरण में,कैथोड शीट, विभाजक, और एनोड शीटबैटरी की आंतरिक संरचना बनाने के लिए संरेखित और एक साथ लपेटे जाते हैं -आमतौर पर इसे ए के रूप में जाना जाता है"जेली रोल।"
आप इसे कई पतली परतों को एक कॉम्पैक्ट और समान सिलेंडर में सावधानीपूर्वक रोल करने के रूप में सोच सकते हैं, जो पूरे रोल में सही संरेखण सुनिश्चित करता है।
वाइंडिंग मशीन के मुख्य कार्य
परिशुद्धता संरेखण और बढ़त नियंत्रण
उच्च गुणवत्ता वाली वाइंडिंग मशीनें यह सुनिश्चित करने के लिए स्वचालित किनारे संरेखण प्रणाली का उपयोग करती हैं:
विभाजक इलेक्ट्रोड किनारों को ठीक से कवर करता है
कोई भी उजागर इलेक्ट्रोड क्षेत्र आंतरिक शॉर्ट सर्किट का कारण नहीं बनता है
बंद-लूप तनाव नियंत्रण
स्थिर तनाव महत्वपूर्ण है:
अत्यधिक तनाव इलेक्ट्रोड को फाड़ सकता है
अपर्याप्त तनाव से आंतरिक संरचनाएं ढीली हो जाती हैं
उन्नत मशीनें वास्तविक समय में तनाव की लगातार निगरानी और समायोजन करती हैं।
उच्च-गति, स्थिर संचालन
बड़े पैमाने पर उत्पादन के लिए, निरंतरता से समझौता किए बिना, उच्च गति पर भी वाइंडिंग प्रक्रिया सटीक रहनी चाहिए।
वाइंडिंग की गुणवत्ता क्यों मायने रखती है?
वाइंडिंग की गुणवत्ता सीधे निर्धारित करती है:
क्षमता स्थिरता
आंतरिक प्रतिरोध एकरूपता
वेल्डिंग सफलता दर
दीर्घावधि चक्र जीवन और सुरक्षा
ख़रीदने की युक्ति:
यदि आप लक्ष्य कर रहे हैंEV{{0}ग्रेड या ऊर्जा-भंडारण-ग्रेड सेल, उपकरण चुनते समय वाइंडिंग सटीकता आपके शीर्ष मूल्यांकन मानदंडों में से एक होनी चाहिए।
सेल इंसर्शन और शेल असेंबली
सेल इंसर्शन क्या है?
वाइंडिंग के बाद, जेली रोल को एक में डाला जाता हैधातु का डिब्बा (स्टील या एल्यूमीनियम). इस चरण को कहा जाता हैसेल प्रविष्टिऔर उच्च यांत्रिक परिशुद्धता की आवश्यकता होती है।
सेल इंसर्शन में तकनीकी चुनौतियाँ
समाक्षीय संरेखण
जेली रोल को खोल के साथ पूरी तरह से संरेखित रहना चाहिए। गलत संरेखण के कारण ये हो सकते हैं:
असमान यांत्रिक तनाव
बाद के चरणों में वेल्डिंग दोष
भूतल संरक्षण
मशीन को रोकना होगा:
इलेक्ट्रोड किनारों को खरोंचना
सम्मिलन के दौरान विभाजक को नुकसान पहुँचना
स्थिति का पता लगाना
सेंसर या दृष्टि प्रणालियाँ पुष्टि करती हैं:
सही प्रविष्टि गहराई
उचित ध्रुवता अभिविन्यास
विकृति का अभाव
उपकरण चयन सलाह
ऐसी मशीनें चुनें जो:
प्रविष्टि सटीकता का स्वचालित पता लगाना
एकाधिक सेल आकारों के साथ संगतता
चिकना, कम -प्रभाव सम्मिलन तंत्र
टैब वेल्डिंग और कैप असेंबली
टैब वेल्डिंग को समझना
टैब वेल्डिंग को जोड़ता हैसकारात्मक और नकारात्मक टैबवर्तमान संग्राहकों या बैटरी कैप के लिए इलेक्ट्रोड की।
यह बैटरी में सबसे महत्वपूर्ण विद्युत कनेक्शन बिंदुओं में से एक है।
सामान्य वेल्डिंग तकनीकें
लेसर वेल्डिंग
उच्च परिशुद्धता और पुनरावृत्ति
पूरी तरह से स्वचालित उत्पादन लाइनों के लिए आदर्श
अल्ट्रासोनिक वेल्डिंग
कम तापीय प्रभाव
एल्यूमीनियम और पतली प्रवाहकीय सामग्री के लिए उपयुक्त
प्रतिरोध वेल्डिंग
लागत-प्रभावी
कम {{0} से - मध्यम गति वाली उत्पादन लाइनों में सामान्य
वेल्डिंग की गुणवत्ता महत्वपूर्ण क्यों है?
ख़राब वेल्डिंग के परिणाम हो सकते हैं:
उच्च संपर्क प्रतिरोध
स्थानीयकृत अति ताप
बैटरी का जीवनकाल कम होना
गंभीर सुरक्षा जोखिम
व्यावसायिक सिफ़ारिश:
मशीनें जो समर्थन करती हैंहाइब्रिड वेल्डिंग समाधानविभिन्न बैटरी डिज़ाइनों के लिए अधिक लचीलापन प्रदान करें।
इलेक्ट्रोलाइट भरना और सील करना
इलेक्ट्रोलाइट भरने की भूमिका
इलेक्ट्रोलाइट इलेक्ट्रोड के बीच लिथियम आयन परिवहन को सक्षम बनाता है।
भरने की सटीकता सीधे प्रभावित करती है:
क्षमता प्रदर्शन
आंतरिक प्रतिरोध
सुरक्षा और चक्र जीवन
विशिष्ट इलेक्ट्रोलाइट भरने की प्रक्रिया
वैक्यूम वातावरण की तैयारी
सटीक रूप से नियंत्रित इलेक्ट्रोलाइट इंजेक्शन
पूर्ण इलेक्ट्रोड गीला करने के लिए भिगोने की अवधि
अस्थायी या अंतिम सीलिंग
सीलिंग टेक्नोलॉजीज
उच्च स्थिरता के लिए लेजर सीलिंग
परिपक्व बड़े पैमाने पर उत्पादन के लिए यांत्रिक क्रिम्पिंग
एकीकृत सुरक्षा वेंट डिजाइन
निरीक्षण, पता लगाने की क्षमता, और अंतिम आउटपुट
कोशिकाओं के असेंबली लाइन से बाहर निकलने से पहले, मशीनें आम तौर पर कार्य करती हैं:
दृश्य निरीक्षण
ऊंचाई और वजन माप
ध्रुवीयता सत्यापन
बुनियादी विद्युत पैरामीटर जाँच
उन्नत सिस्टम के साथ एकीकृत होते हैंएमईएस और ईआरपी प्लेटफार्म, सक्षम करना:
पूरी प्रक्रिया का पता लगाने की क्षमता
पैरामीटर रिकॉर्डिंग
दोषपूर्ण कोशिकाओं की स्वचालित अस्वीकृति
सही बेलनाकार सेल असेंबली मशीन कैसे चुनें
खरीदने से पहले पूछे जाने वाले मुख्य प्रश्न
आप कौन से सेल प्रारूप तैयार करेंगे (18650, 21700, 4680)?
आपकी आवश्यक आउटपुट दर और कार्य समय क्या है?
क्या आप भविष्य में क्षमता विस्तार की योजना बना रहे हैं?
क्या आपकी प्राथमिकता लागत नियंत्रण या प्रीमियम सेल स्थिरता है?
व्यावहारिक खरीदारी सलाह
मॉड्यूलर और स्केलेबल उपकरण डिज़ाइन को प्राथमिकता दें
आपूर्तिकर्ता प्रक्रिया अनुभव का मूल्यांकन करें न कि केवल मशीन विनिर्देशों का
बिक्री के बाद समर्थन, प्रशिक्षण और दीर्घकालिक स्थिरता पर विचार करें
अंतिम विचार
एक विश्वसनीयबेलनाकार सेल असेंबली मशीनयह उत्पादन हार्डवेयर से कहीं अधिक हैदीर्घावधि विनिर्माण आधार.
सही उपकरण सुनिश्चित करता है:
स्थिर गुणवत्ता
उच्च उपज
भविष्य की मापनीयता
सतत प्रतिस्पर्धात्मकता
हमें उम्मीद है कि यह मार्गदर्शिका आपको प्रक्रिया को बेहतर ढंग से समझने, आपूर्तिकर्ताओं का मूल्यांकन करने और विश्वसनीय उपकरण निर्णय लेने में मदद करेगी।
